（无机房）乘客电梯

建筑优选突破空间限制

三荣无机房乘客电梯，将外观与功能完美结合，提供丰富设计选项的无机房方案，集成了平稳运行、节约空间和节能环保等先进技术，为现代建筑有限的空间提供了无限的创造可能，深受市场青睐。适用于高层住宅、商务楼、酒店等对土建要求较高的场所。

产品介绍

永磁同步无齿轮曳引机

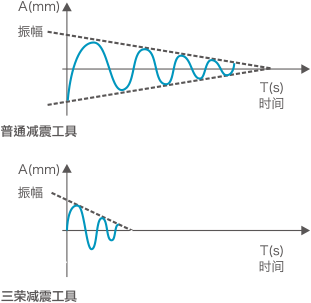

设计符台欧洲的精密标准，完美融台先进的驱动技术和控制技术，运行平稳舒适，减震降噪，令乘客尽享安心舒适的乘梯体验。

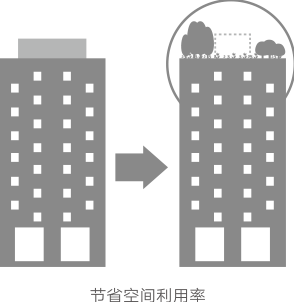

高效空间

三荣无机房乘客电梯部件紧凑，布置灵巧合理，在相同的并道内可以提供更大尺寸的轿厢。

技术参数表

额定载量(kg)	载重人数（人）	拖动方式	额定速度(m/s)	轿厢净尺寸（mm）		开门尺寸（mm）		井道尺寸（mm）		顶层净高（mm）	底坑深（mm） Pit
				宽	深	宽	高	宽	深	顶层净高（mm）	底坑深（mm） Pit
				A	B	E	F	C	D	Q	P
630	8	V V V F	1.0/1.6/1.75	1100	1400	800	2100	1900	1800	4100/4300/4300	1500/1600/1600
800	10		1.0/1.6/1.75	1350	1400	800	2100	2000	1800	4100/4300/4300	1500/1600/1600
1000	13		1.0/1.6/1.75	1600	1400	900	2100	2250	1800	4100/4300/4300	1500/1600/1600
1150	15		1.0/1.6/1.75	1850	1350	1100	2100	2660	1750	4100/4300/4300	1500/1600/1600
1250	16		1.0/1.6/1.75	1950	1400	1100	2100	2760	1800	4300/4500/4500	1600/1700/1700
1350	18		1.0/1.6/1.75	1950	1500	1100	2100	2760	2000	4300/4500/4500	1600/1700/1700
1600	21		1.0/1.6/1.75	1950	1750	1100	2100	2760	2200	4300/4500/4500	1600/1700/1700

详情见电脑版

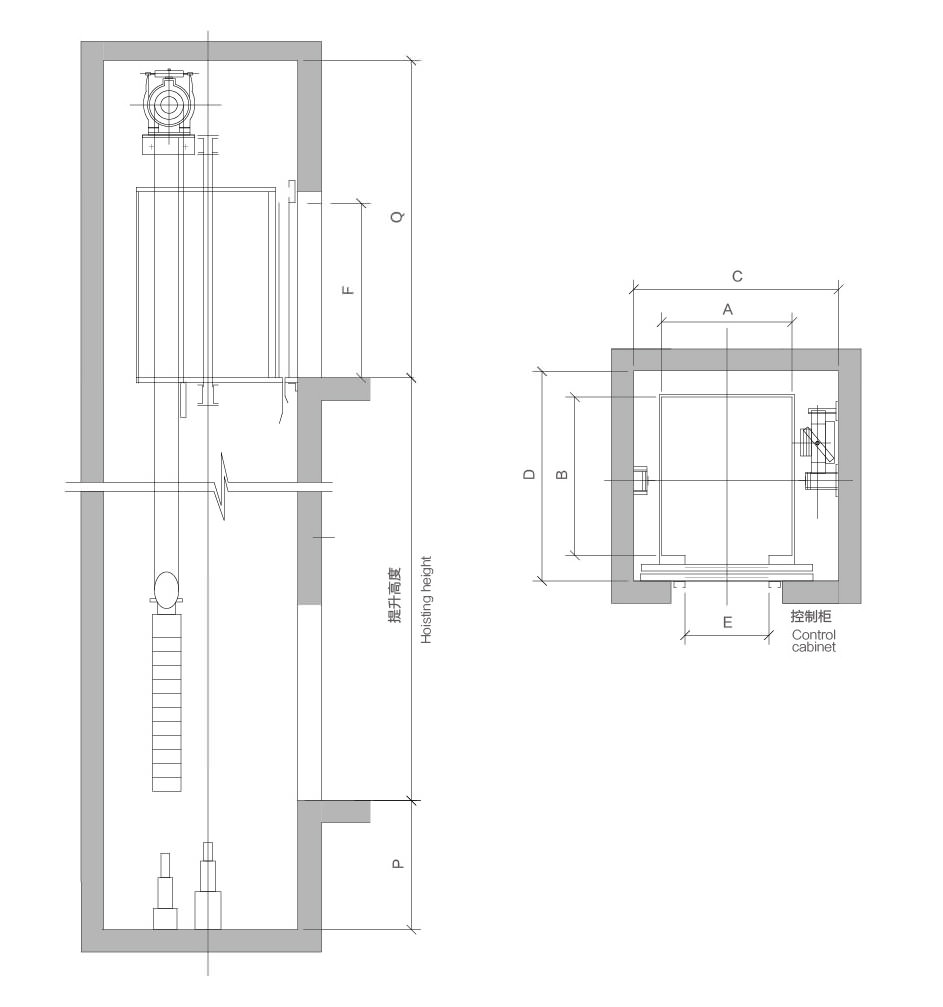

井道布置图

标准功能

完美功能功能名称	功能说明
>自动运行	电梯根据给定指令自动运行、停车、开关门。
>司机运行	电梯根据给定指令自动运行、停车、手动关门。
>检修运行	检修状态时，通过操作慢上慢下按钮，使电梯检修速度运行。
>自动关门延时	轿门完全打开后，保持开门状态，经过延时后自动关门。
>本层外召开门	电梯正在关门或已关门但未启动，若本层外召，则重新开门。
>光幕保护	光幕被遮档时，关门动作立即停止自动开门。
>超载不关门	超载时不关门，超载灯亮，蜂鸣器鸣响，轿厢内响起CZ或超载字符，电梯不启动。
>满载直行	达到额定载荷时，只响应内选，不响应外召。
>自动照明控制	规定时间内，电梯没有收到运行指令，照明自动熄灭，有指令时自动打开。
>消防返回	基站消防开关启动,所有指令均被取消,电梯立即驶往指定救援层站停靠。
>误操作消除	重复操作内选按钮，即开撤销误选登记。
>重复关门	执行关门指令后，在规定时间内门没有关闭到位，重新开门后在关门。
>服务楼层设置	电梯仅对所设楼层进行服务。
>基站楼层设定	在自动状态，在一定时间内无指令时，轿厢自动运行到设定层站。
>轿内层楼、方向显示	轿内显示电梯所在层楼及将要运行的方向。
>司机选择定向	根据司机给定指令确定运行方向
>故障诊断	当运行时发生故障，自动诊断故障原因，并在控制板上显示，将最近故障信息自动保存。
>安全回路保护	安全回路断开，电梯将立刻停止运行。
>门联锁保护	全部门联锁都闭合,电梯方能运行。如果运行中门联锁断开或抖动,电梯将停止运行。
>运行接触器保护	系统可检测电机回路接触器动作是否可靠,如果发现异常,将停止电梯运行。

标准功能	功能说明
>抱闸检测保护	通过抱闸臂检测开关对抱闸的打开与闭合实时监测。当抱闸未按要求打开时.系统将禁止电梯启动。
>端站换速及楼层号校正	系统在运行中检测到端站开关后.电梯将强迫换速并自动校正楼层显示。
>限位保护	系统检测到限位开关动作,将立刻停止电梯运行。
>极限保护	系统检测到极限开关动作，整个系统将立刻掉电。
>超速保护	当电梯上下行超过额定速度1.2倍时,切断控制电源,电梯将停止运行。
>层站层楼、方向显示	层站显示电梯所在层楼及将要运行的方向。

选配功能

标准功能	功能说明
>贯通门服务设置	按照服务设置在相应楼层正确开、关门。
>消防运行	消防开关闭合后，系统进入消防运行。
>井联控制	两台电梯并联控制，按照快速节能原则自动响应，提高电梯运行效率。
>群控运行	系统可同时控制8台电梯运行.功能如并联控制。
>防捣乱	电梯运行至最远端楼层清除所有的内选登记,若有负载检测装置，轻载内选最多登记3个。
>应急自动平层运行	电网停电后电梯应急自动平层控制装置供电运行平层，让乘客安全离开。
>语音报站	在正常运行到站的情况下,利用语音装置告知乘客有关信息。
>轿厢到站钟	装于轿厢的电子钟的钟声告知乘梯的乘客电梯已到站。
> 厅外到站钟	装于待梯区的电子钟的钟声告知候梯的乘客电梯已到站。
>智能召唤服务	只要通过专用的智能输入设备，可使轿厢指令或厅外召映锁定或接通。
>残疾人服务	专门为残疾人服务的人机界面。
>电子刷卡系统	乘梯时需先刷卡后使用,使无卡或无权限人员无法使用电梯,加大了物业的安全管理,可有效节省大楼电力损耗。
>能量回馈装置	使电梯的再生电力提供给大楼内,并有效地活用于大楼内的照明等,减少消耗的电量。
