杂物电梯

杂物电梯

三荣SN杂物电梯具有体积小，功能全，运送平稳，价格低廉等特点，广泛应用于餐厅食堂运送饭菜及工厂、图书馆等运送杂物，现在市场上按使用方式大体分为两种，微机控制的和PLC控制的，按照工作方式分为工作台式的和落地式的，其速度从0.4米到1.0米不等，现在为了安装方便大都使用框架式的，此种结构的具有安装方便，使用空间小，且不使用专门的井道。

产品介绍

三荣杂物电梯，适用于宾馆、饭店、银行、医院、食堂、图书馆、幼儿园、工厂、商厦、邮电局等部门，以供传送食物、餐具、日用品、图书、药品等物品之用，品类繁多，规格齐全。电梯为钢架构成，自带机房，用户设计井道时不必预埋支架，无须专用机房，简单方便快捷。产品在设计上采用标准化、系列化、人性化、通用化的要求，使生产的杂物电梯结构牢固，运行平稳可靠，是您使用电梯的较佳选择。还可根据用户的建筑结构不同，生产非标准杂物电梯。
操作简单，安全可靠

占用空间小

无需专用井道，给建筑整体布局和设计带来方便。

投入成本低

一次性投入成本低，可多次移位重复安装使用。

操作简单

方便使用，安全可靠，易于维修保养。

技术参数表

额定载量(kg) 载重人数（人） 轿厢净尺寸（mm） 开门尺寸（mm） 井道尺寸（mm） 机房尺寸（mm） 顶层净高（mm） 底坑深（mm）
宽 深 宽 高 宽 深 宽 深 高
A B E F C D R T H Q P
1000 0.5/1.0 1300 1800 1200 2100 2400 2100 2750 3740 2500 4300 1400
2000 0.5/1.0 2000 2400 1600 2200 2950 2760 3000 4400 2500 4500 1500
3000 0.5 2500 2600 2000 2200 3550 2960 3700 3640 3000 4500 1500
4000 0.5 2100 3600 2000 2400 3450 3900 3450 3900 3000 4800 1500
5000 0.5 3000 3300 2400 2400 3950 3900 3950 3900 3000 4800 1500
8000 0.5 3300 3640 3950 2950 5370 4500 5370 4700 3000 6000 1560
10000 0.5 3500 3940 3950 2950 5670 4800 5670 5000 3000 6000 1560

详情见电脑版

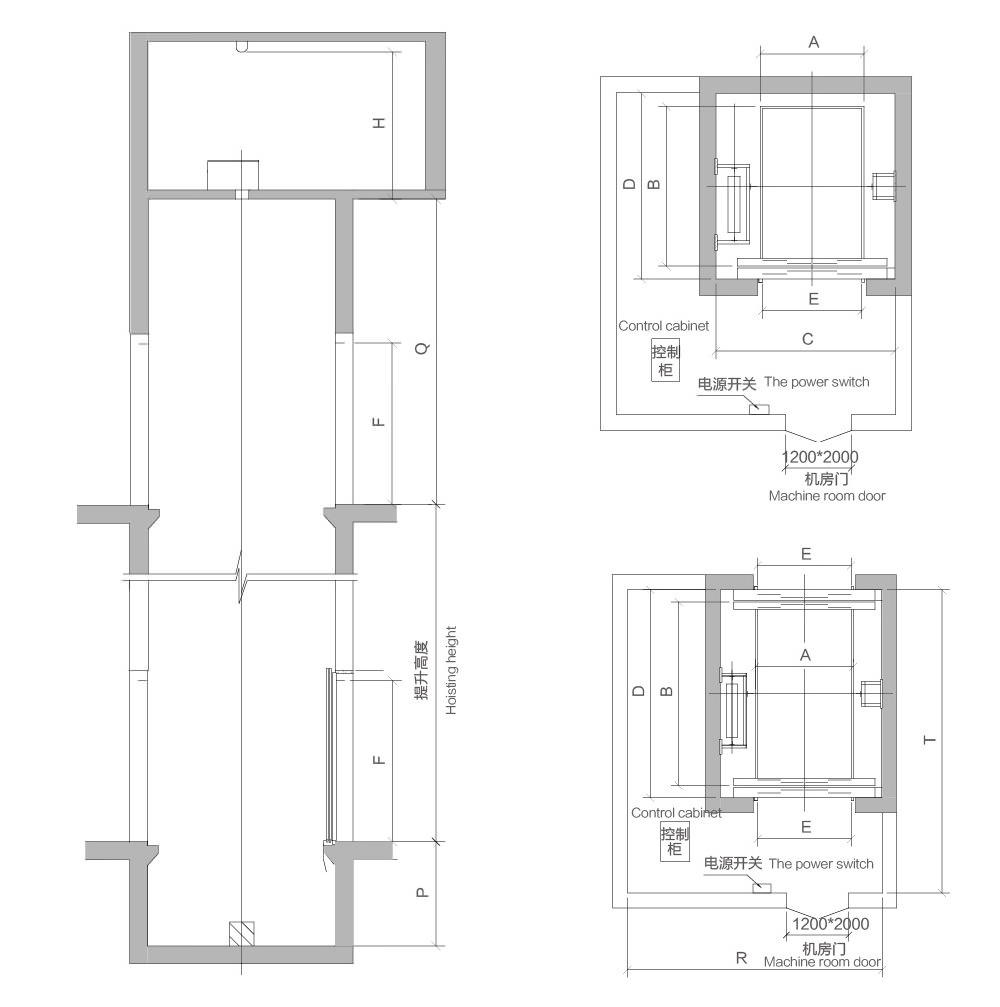

井道布置图

标准功能

完美功能

功能名称



功能说明
>自动运行 电梯根据给定指令自动运行、停车、开关门。
>司机运行 电梯根据给定指令自动运行、停车、手动关门。
>检修运行 检修状态时，通过操作慢上慢下按钮，使电梯检修速度运行。
>自动关门延时 轿门完全打开后，保持开门状态，经过延时后自动关门。
>本层外召开门 电梯正在关门或已关门但未启动，若本层外召，则重新开门。
>光幕保护 光幕被遮档时，关门动作立即停止自动开门。
>超载不关门 超载时不关门，超载灯亮，蜂鸣器鸣响，轿厢内响起CZ或超载字符，电梯不启动。
>满载直行 达到额定载荷时，只响应内选，不响应外召。
>自动照明控制 规定时间内，电梯没有收到运行指令，照明自动熄灭，有指令时自动打开。
>消防返回 基站消防开关启动,所有指令均被取消,电梯立即驶往指定救援层站停靠。
>误操作消除 重复操作内选按钮，即开撤销误选登记。
>重复关门 执行关门指令后，在规定时间内门没有关闭到位，重新开门后在关门。
>服务楼层设置 电梯仅对所设楼层进行服务。
>基站楼层设定 在自动状态，在一定时间内无指令时，轿厢自动运行到设定层站。
>轿内层楼、方向显示 轿内显示电梯所在层楼及将要运行的方向。
>司机选择定向 根据司机给定指令确定运行方向
>故障诊断 当运行时发生故障，自动诊断故障原因，并在控制板上显示，将最近故障信息自动保存。
>安全回路保护 安全回路断开，电梯将立刻停止运行。
>门联锁保护 全部门联锁都闭合,电梯方能运行。如果运行中门联锁断开或抖动,电梯将停止运行。
>运行接触器保护 系统可检测电机回路接触器动作是否可靠,如果发现异常,将停止电梯运行。



标准功能 功能说明
>抱闸检测保护 通过抱闸臂检测开关对抱闸的打开与闭合实时监测。当抱闸未按要求打开时.系统将禁止电梯启动。
>端站换速及楼层号校正 系统在运行中检测到端站开关后.电梯将强迫换速并自动校正楼层显示。
>限位保护 系统检测到限位开关动作,将立刻停止电梯运行。
>极限保护 系统检测到极限开关动作，整个系统将立刻掉电。
>超速保护 当电梯上下行超过额定速度1.2倍时,切断控制电源,电梯将停止运行。
>层站层楼、方向显示 层站显示电梯所在层楼及将要运行的方向。
