自动人行道

于繁华都市里静静徜徉

三荣自动人行道采用新颖、时尚且极具创意的流线型设计，以优雅大气的姿态静静守候在城市的每一个角落，默默输送着匆匆过客。不张扬的美，坚持只做建筑的配角，但实力型的运载能力，却无不彰显着其技术的先进，运载的可靠和乘坐的舒适。

产品详情
技术参数

产品介绍

结构紧凑，设计自由度更大

三荣自动人行道梯面采用短踏板设计，大大缩小了其空间跨度，使整机结构更为紧凑，不仅为建筑节省了更多的空间，也使其通用性和灵活度更高，可轻松融入各类建筑。

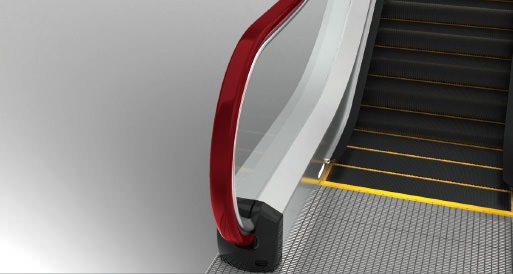

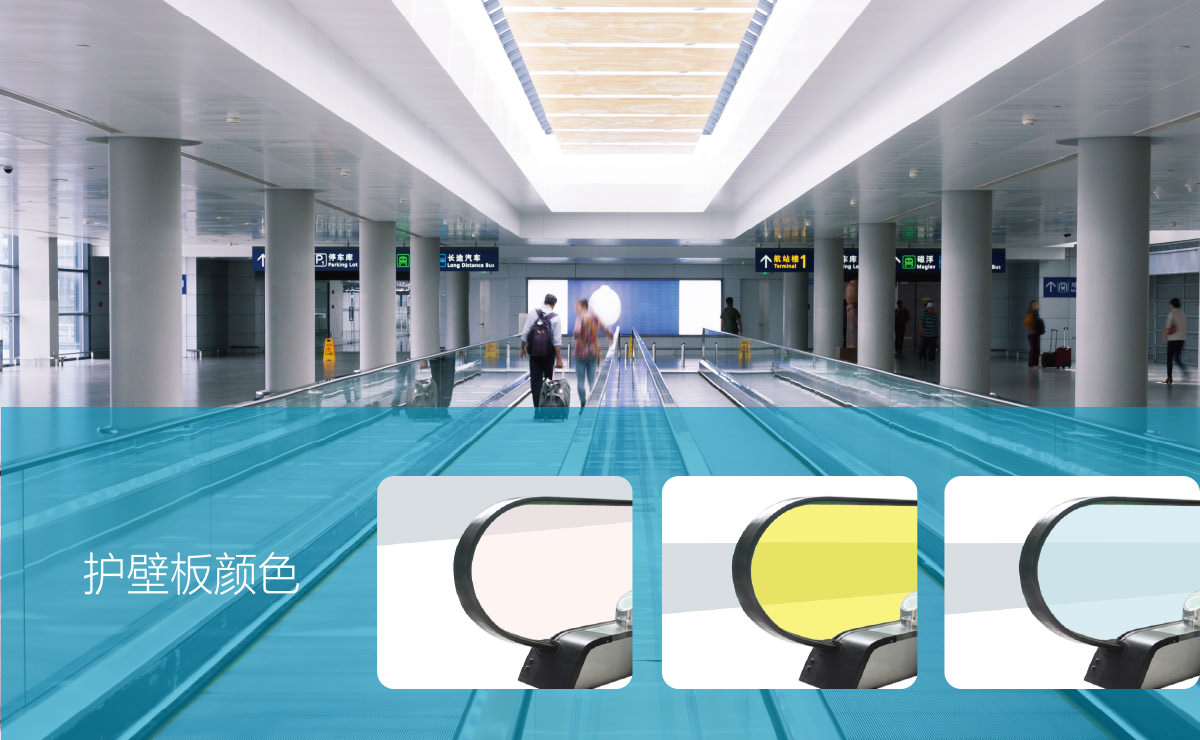

多彩装饰，空间点缀更靓丽

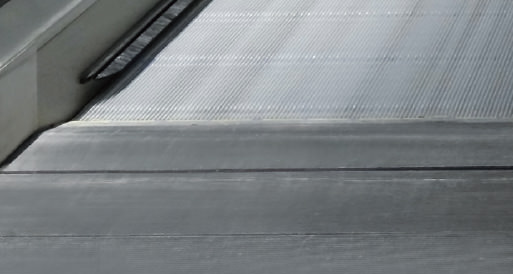

三荣自动人行道的扶手带颜色多样，款式新颖，可满足不同场所的个性化需求;其前沿板采用冲压花纹立体感十足，不仅防滑，更美观大方。

技术参数表

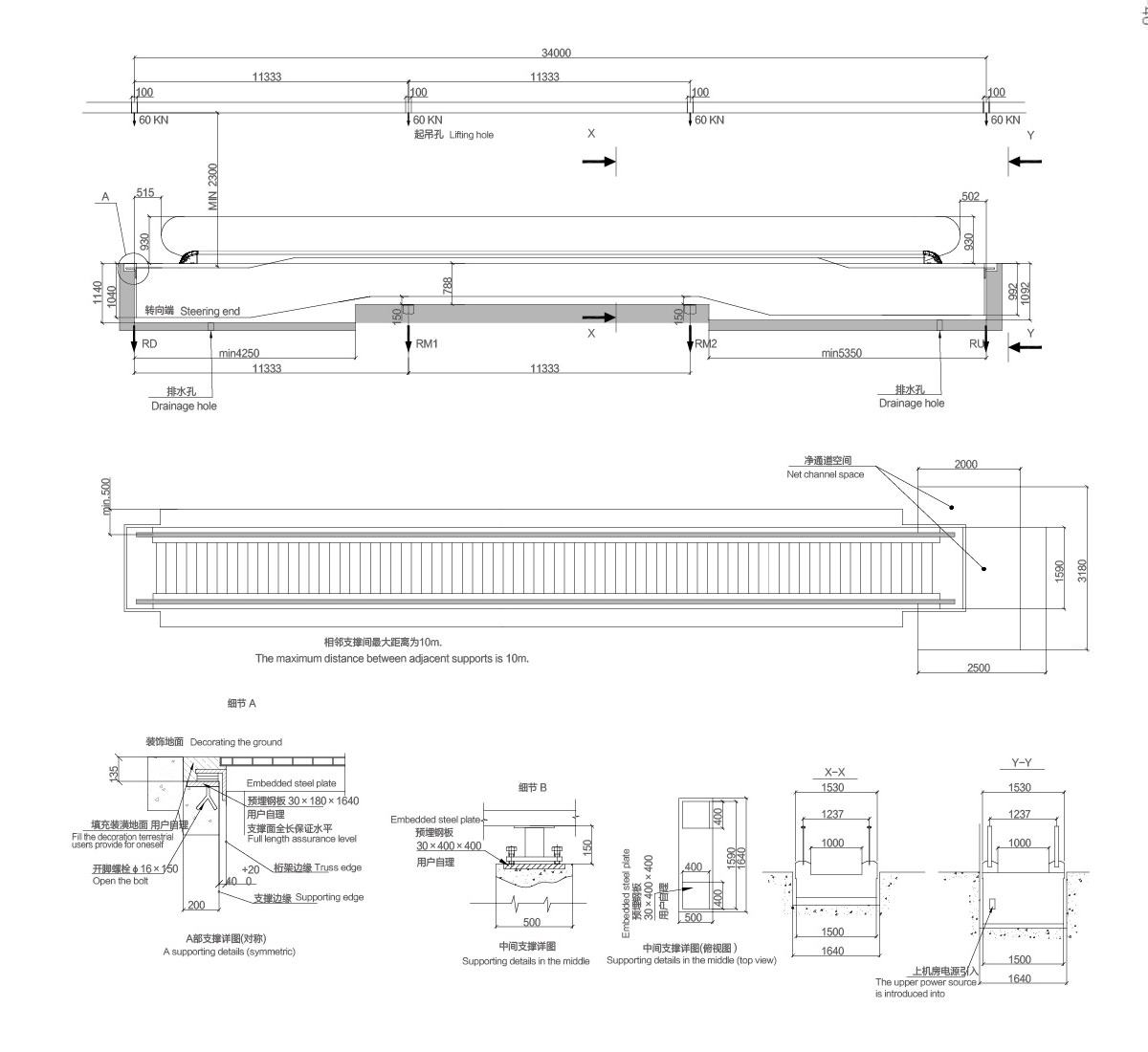

0°自动人行道土建

L(m)	支撑数量	梯级宽1000
L(m)	支撑数量	RD	RU	RM1	RM2
34	4	57	66	125	125

详情见电脑版

井道布置图

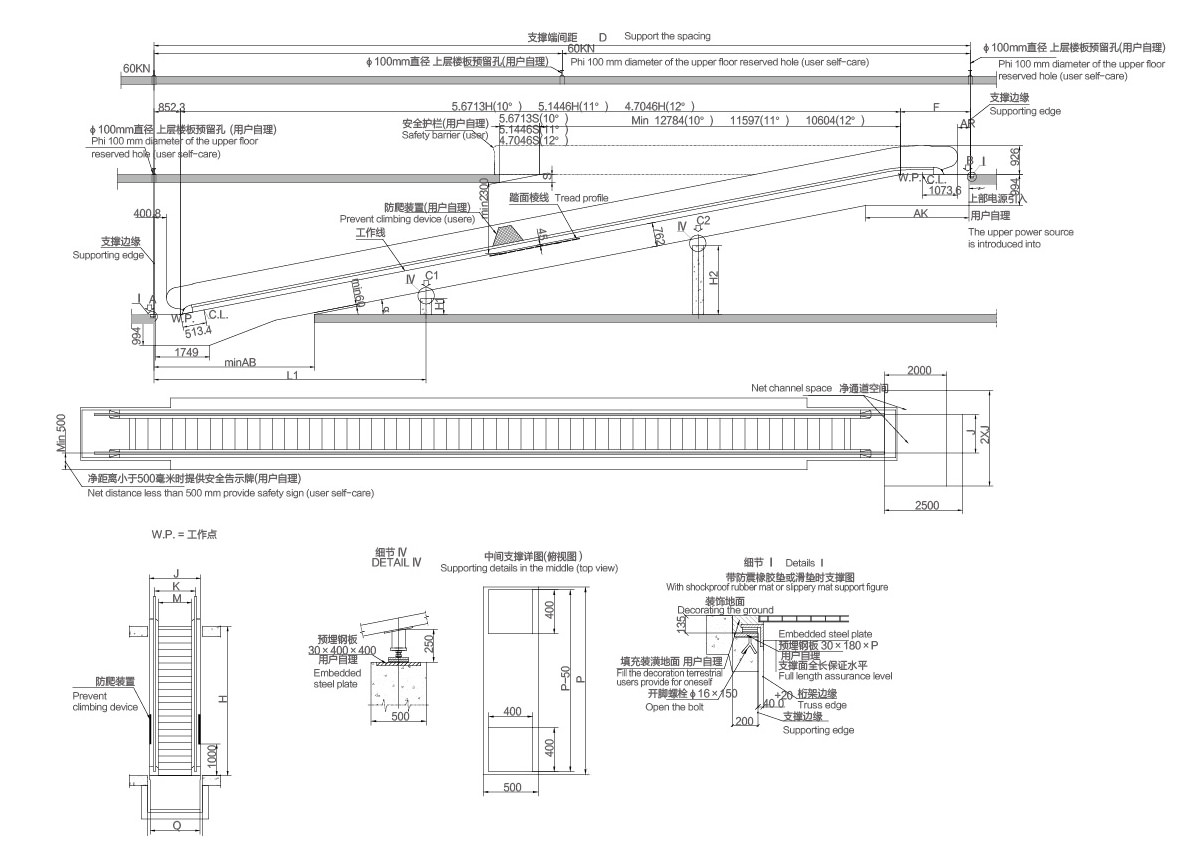

10°-12°自动人行道土建

支反力（KN）
支撑数量	踏板宽度
	1000				800
	A	B	C1	C2	A	B	C1	C2
2	4.9D+6.2	4.9D+14	——	——	4.25D+8.2	4.25D+18	——	——
3	2.2D+5	2.2D+14	6.1D+4.2	——	1.9D+8	1.9D+17	5.2D+8.2	——
4	1.5D+6	1.5D+15	3.45D+5	3.45D+5.2	1.3D+9	1.3D+17	3.1D+9.2	3.1D+10

倾斜角度	额定速度(m/s)	提升高度(mm)	踏板宽度M（mm）	水平跨度(mm)	其他尺寸(mm)								中间支撑梁高度
													3支撑/3		4支撑/4
					K	Q	J	P	F	AB	AK	AR	H1	H1		H2
10°	0.5	H	1000	(5.6713H+2865.8)+40	1237	1500	1530	1630	2213.8	5687.8	3298	396.8	（L1-752.3）x0.1763-975	（L1-752.3）x0.1763-975		（L1+L2-752.3）x0.1763-975
			800		1037	1300	1330	1430
11°			1000	(5.1446H+2901.8)+40	1237	1500	1530	1630	2249.8	5160.3	3330	400.8	（L1-752.3）x0.1944-977	（L1-752.3）x0.1944-977		（L1+L2-752.3）x0.1944-977
			800		1037	1300	1330	1430
12°			1000	(4.7046H+2937.8)+40	1237	1500	1530	1630	2285.8	4732.8	3362	404.8	（L1-752.3）x0.2126-980	（L1-752.3）x0.2126-980		（L1+L2-752.3）x0.2126-980
			800		1037	1300	1330	1430

详情见电脑版

井道布置图
